电伴热带安装方法
电伴热带的安装方式：
电伴热带类似于电线电缆的电工电气材料，又称发热电缆?？陕菪蛘呤侵逼痰姆绞椒笊栌诠艿?、罐体的外壁。通过加热容器，再通过此传热之容器内部，达到伴热，实现防冻保温的效果。
其电伴热带有相关配件：
1、电源接线盒（用于电伴热带之间的连接及连接电源的作用，包括首端，尾端，两通，三通等）2、胶带（铝箔胶带，起到增加聚热效果。热敏胶带，起到固定电伴热带的作用）
电伴热带的安装方法具体有下：
电热带安装注意事项：
1、电热带在储存、搬运、安装及使用时不许扭曲、打结、反复弯折、严禁损坏外护套、坏绝缘。
2、电热带在敷设前应进行外观和绝缘检查。绝缘电阻值应符合产品说明书的规定。
3、施放电热带时不要打硬折或长距离在地面拖拉。
4、固定电热带时，预留活动空间，保证其热胀冷缩不会因此涨短，导致短路现象。
5、电热带接入电压应与其工作电压相符。
6、保持电压稳定，避免电热带频繁开关启动
7、如果接线盒等安装在露天，须倒置。防止雨水进入接线盒，以策安全。
8、遵循电热带产品性能，例如最大使用长度：工业电热带100米，民用电热带30米。低电压电热带30米。
9，电热带安装完毕后，须检测线路安全后，方可安装保温层，必须使用阻燃性，高温伴热的管道罐体，更需考虑保温材质。
电热带一般安装要点：
1、电热带应紧贴于管道下方，或缠绕于管道上。采用铝胶带粘贴每隔0.5~0.8m用耐热胶带将电热带沿径向固定。沿管道平行敷设的电伴热带一般安装在管道下方，且与管道横截面的水平轴线呈45度角，若用2根电伴热带要对称敷设。
2、电热带安装时的最小弯曲半径不得小于其厚度的5—6 倍。
3、接线时，电热带与附件要正确可靠连接，谨防短路。同时将编织网连接起来可靠接地。
4、管道或容器的表面应去毛刺和锐角，避免安装过程中对伴热电缆造成损坏。防锈防腐涂层要干透，电热带绝缘电阻应≥20MΩ(1000VDC)。不要强力拉扯电热带，避免脚踏或重物放置电热带上；电热带与所有配件的型号应与设计要求一致。
5、每隔约50cm将电热带用玻璃纤维压敏胶带或铝胶带固定在干管道上，平敷时尽可能将电热带附在管道下45度下方。
6、在线路的第一供电点和尾端各预留lm长的电热带;在所有散热体如支架、阀门、法兰等处应预留一定长度电热带，以便随时拆除、维修、更换等。
7、在使用二通或三通配件处电热带各端端应预留40cm长，多根电热带应注意合理选择电源点，要便于维修。
8、电热带的安装必须在管路系统全部安装结束，并经水压试验合格后进行。保温层的施工必须在电热带全部安装、调试结束、试送电正常后进行。
9、完成上述安装后，应对其进行绝缘测试，测试电热带线芯与编织网或金属管道之间的电阻应符合产品说明书的要求。
10、保温层材料必须干燥，且要保证材料的质量和厚度，应加防水外罩，在保温层外加警示标签注明“内有电热带”。
11、 在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3，一般为1/3。
12、安装电伴热带要充分考虑管道附件和设备拆卸的可能性，确保电伴热带本身不损坏。
13、安装附件时，要求胶圈、垫圈、紧固件等齐全，安装正确、紧固，以防松动或盒内进水。
14、在潮湿和腐蚀性环境，必须使用加强型或船用电伴热带。
针对特殊工业管道和不同材质的管道，注意以下事项：
1、仪表管路蒸汽吹扫时，必须在停电2h后进行，吹扫温度不宜长期超过200℃。如温度过高，可预先在管路外敷一层保温毯，再敷设电热带，以防高温将电热带烫坏。
2.17非金属管道的电伴热，应在管外壁与电伴热带之间夹一金属片(铝箔)，以提高伴热效果。
3、仪表管道切勿直接将电热带接到仪表上，会导致电热带频繁启动，导致电流过大，容易出现击穿芯带等事故.
电热带安装方式
一）单根电伴热带施工法
1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电伴热带固定于管道上。
2、平敷时尽可能将电伴热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电伴热带。
4、按设计图[缠绕系数]布线（系数为整数应平敷以利减少接点）。
5、一切散热体（如支架、阀门、法兰等）应按设计图请求预留所需电伴热带长度，将此段电伴热带缠绕于散热主体上并固定。
下列各点应留意：
*散热体应有设计所需电伴热带的长度。
*电伴热带可相互堆叠或穿插。
*缠绕办法应尽可能使散热体必要时随时可撤除停止维修或改换而不损坏电伴热带或影响其它线路*在运用二通或三通配件处，电伴热带各端应预留40cm长度。
二）螺旋缠绕
如缠绕系数为1.4，即5m管道需求布7m的电伴热带，施工时先将7m长的电伴热带两端固定于一段长度为5m的管道上，然后将松驰的电伴热带缠绕在管道上，并加以固定。
三）多根电伴热带施工法
1、设计图指明缠绕系数为（n=1，2…）普通用于大口径管道上
2、办法如下：
*电伴热带由管道线路一端起布线至尾端再回头至起点，道路等于系数。（但留意最大运用长度）
*电伴热带由管道线路一端至尾端轮番依次布线次数等于系数。
*后备系统，关键管道作后备应急用。所以每一线路都应当作独立线路装置，并有独立的供电点。
1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电伴热带固定于管道上。
2、平敷时尽可能将电伴热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电伴热带。
4、按设计图[缠绕系数]布线（系数为整数应平敷以利减少接点）。
5、一切散热体（如支架、阀门、法兰等）应按设计图请求预留所需电伴热带长度，将此段电伴热带缠绕于散热主体上并固定。
下列各点应留意：
*散热体应有设计所需电伴热带的长度。
*电伴热带可相互堆叠或穿插。
*缠绕办法应尽可能使散热体必要时随时可撤除停止维修或改换而不损坏电伴热带或影响其它线路*在运用二通或三通配件处，电伴热带各端应预留40cm长度。
二）螺旋缠绕
如缠绕系数为1.4，即5m管道需求布7m的电伴热带，施工时先将7m长的电伴热带两端固定于一段长度为5m的管道上，然后将松驰的电伴热带缠绕在管道上，并加以固定。
三）多根电伴热带施工法
1、设计图指明缠绕系数为（n=1，2…）普通用于大口径管道上
2、办法如下：
*电伴热带由管道线路一端起布线至尾端再回头至起点，道路等于系数。（但留意最大运用长度）
*电伴热带由管道线路一端至尾端轮番依次布线次数等于系数。
*后备系统，关键管道作后备应急用。所以每一线路都应当作独立线路装置，并有独立的供电点。
典型电热带安装示意图：
|

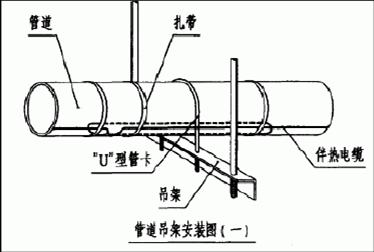

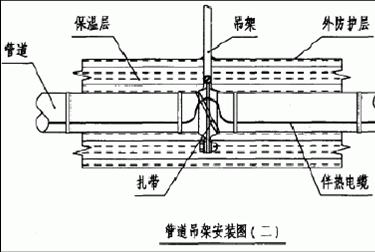

1）管道吊装安装图： |
|
|
|
|
|

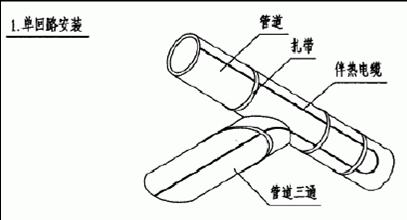

2）三通安装图： |
|
|
|
|
|

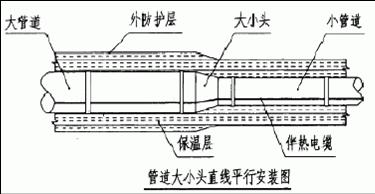

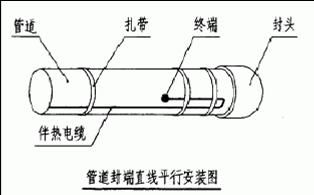

3）管道大小头及封端： |
|
|
|
|
|

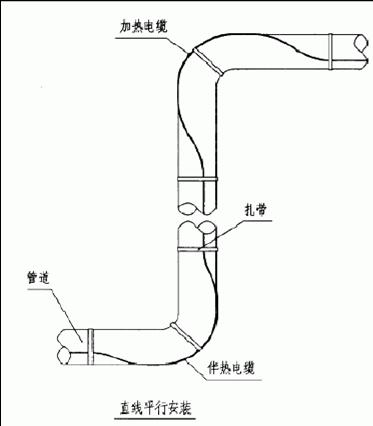

4）直线平行安装时，伴热电缆应沿弯头凸面安装，并在弯头的两端及中间作固定 |
|
|
|
|
|
5）伴热电缆常用阀安装 |
|
|
|
|
