浅析：电伴热的几项独特之处和不足之处
电伴热中具体包括了多种材质，规格的系列产品，每一种电伴热带的具有独特之处与不足之处，在特定场合发挥出其同类无法比拟的优越性。但是，不可能将所有的优点都基于一种伴热带上，比如，MI加热电缆与恒功率电热带，MI加热电缆是一种致密度很高的坚实体，结构坚固，耐高温但是柔软性没有恒功率加热电缆好，恒功率使用长度长可任意剪切，但是在耐温耐扭绞，拉，摩擦方面却没有MI加热电缆性能好，由此可以看出，一个电伴热上你不可能要求即有好的柔软性又要耐高温耐摩擦，这是相互矛盾的。所以我们需根据实际安装，设计需要，正确的选型。以下为自限温电热带，恒功率发热电缆，MI加热电缆的工作原理、产品参数及特点。

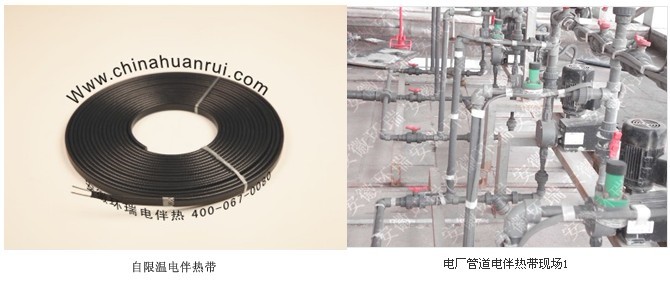

PTC自限温电热带
工作原理：
自控温电热带工作原理（无需温控装置，可实现自动控温，多用于消防，太阳能管道防冻，石油，电厂等工业民用，参考伴热温度0-140度）：
自控温伴热电缆由导电高分子复合材料（塑料）和两根平行金属导线及绝缘护套构成的扁形带状电缆。其特性是导电高分子复合材料具有正温度系数PTC特性，能随被加热体系的温度变化自动调节输出功率，自动限制加热温度。PTC特性即正温度系数效应，是指材料电阻率随着温度的升高而增大，并在一定的温度区间内电阻急剧增大的特性。当环境温度升高时，其阻值也随之上升，产生的热量降低，当环境温度升高到一定值时，半导电塑料内电流降到最小值，伴热带产生的热量接近于零。
自调控电伴热电缆温度变化的情况：温度上升时，电阻增大，功率减??；温度下降时，电阻减小，功率增大
1、0-65度低温管道电热带2. 65-105度中温管道电热带（PTC型电加热带无需温控器控制）
安徽环瑞DBR低温,ZBR中温,GBR高温系列自限式电热带（管道加热带）专用于石油、化工、电力、消防等工艺管线或者容器储罐及仪表的内热式或者外热式防冻和恒温以及建筑化冰恒温采暖等众多场合，最高维持温度为75℃，110℃，140度，在前述最高维持温度以下，任何维持温度通过热工设计都可以达到。伴热线用于普通区，危险区货腐蚀区。
低温系列产品型号：DBR-J DBR-B DBR-P DBR-F DBR-PB
中温系列产品型号：ZBR-J ZBR-B ZBR-P ZBR-F ZBR-PB
（1）铜芯导线（7×0.42，7×0.50，19×0.32）
（2）内层发热材料(不含氟低，中温PTC，含氟中、高温PTC)导电塑料
（3）阻燃聚乙烯，阻燃聚氟乙烯或氟塑料护层和加强护层 （4）镀锡铜丝编织屏蔽层
|
|
低温系列
|
中温系列
|
|
标准颜色
|
黑色
|
棕色、褐色
|
|
最高维持温度
|
65℃
|
105℃
|
|
最高表面温度
|
85℃±5℃
|
120℃±5℃
|
|
最高承受温度
|
85℃
|
130℃
|
|
最低施工温度
|
—60℃
|
—30℃
|
|
绝缘电阻
|
最小值为2100MΩ
|
最小值为3000MΩ
|
|
工作电压
|
12V 24V 36V 110V 220V 380V
|
12V 24V 36V 110V 220V 380V
|
|
10℃时输出功率
|
10W/m 15W/m 20W/m 25W/m 35W/m 40W/m
|
25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
|
|
防爆标志
|
ExeⅡT6
|
ExeⅡT4
|
|
防爆合格证书号
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
产品特点：
安徽环瑞电热带使用寿命长、节能、记忆性能好等优点:
1、 伴热管线温度均匀，不会过热，安全可靠；2、节约电能；
3、间歇操作时，升温启动快速；4、安装及运行费用低；
5、安装维护简便；6、便于自动化管理；7、无环境污染；
8、适合复杂管线伴热；9、适用于远离装置的管线伴热；10、适用于仪表箱及管道防冻。
1、 伴热管线温度均匀，不会过热，安全可靠；2、节约电能；
3、间歇操作时，升温启动快速；4、安装及运行费用低；
5、安装维护简便；6、便于自动化管理；7、无环境污染；
8、适合复杂管线伴热；9、适用于远离装置的管线伴热；10、适用于仪表箱及管道防冻。
使用场合：
专用于石油、化工、电力、消防等工艺管线或者容器储罐及仪表的内热式或者外热式防冻和恒温以及建筑化冰恒温采暖等众多场合，
产品标准：
GB/T 19835-2005 自限温伴热带 GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求GB19518.1-2004 爆炸性气体环境用电气设备 电阻式伴热器 第1部分；通用部分

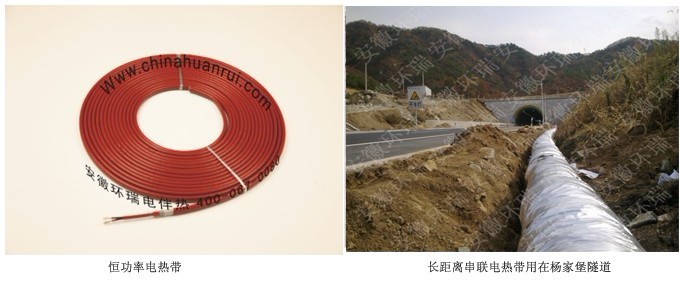

RDP 恒功率电伴热带
工作原理：
（防爆耐腐蚀区高温电伴热首选产品，维持温度可0-185度，一般常见用于长输石油管道，海洋钻井平台等船用方面，必须温控器控制，若温度无需要求太高或者无需精确控温，建议客户选择自控温电热带，成本低，更无需人工维护操作）
恒功率电伴热带单位长度的发热量恒定，该电热带的形式可以使长度任意切割。使用本公司提供的组件，可以容易也进行现场终端连接，另外电热带外层的编制层不仅起着传热和散热的作用，提高整体强度，同时还能作为安全接地线。
3．60-150度单相恒功率加热电缆
恒功率电热带单位长度的发热量恒定，该电热带的形式可以使长度任意切割。使用本公司提供的组件，可以容易也进行现场终端连接，另外电热带外层的编制层不仅起着传热和散热的作用，提高整体强度，同时还能作为安全接地线。RDP2电热带用与向管道系统、储罐、闸门。泵体的伴热、防冻或仪表管线的工艺温度维持
可用于防爆场合I，II级2区
|
产品型号
|
额定功率
|
最大使用长度
|
流体最高维持维度
|
最高耐温度
|
|
RDP2(Q)-J3-10
|
10
|
210
|
150
|
205
|
|
RDP2(Q)-J3-20
|
20
|
180
|
120
|
205
|
|
RDP2(Q)-J3-30
|
30
|
150 130
|
90
|
205
|
|
RDP2(Q)-J3-40
|
40
|
|
65
|
205
|
4.180度高温型恒功率加热电缆
工艺温度维持或防冻
高性能的RDP2-J4高温恒功率电热带与RDP2-J3应用相同，是耐温等级高，它尤其设和沥青，重粘油管线伴热及防冻
可用于防爆场合I，II级2区
|
产品型号
|
额定功率
|
最大使用长度
|
流体最高维持维度
|
最高耐温度
|
|
RDP2(Q)-J4-40
|
40
|
140
|
205
|
260
|
|
RDP2(Q)-J4-60
|
60
|
115
|
180
|
260
|
5、串联恒功率伴热电缆
RDCHR型串联伴热电缆是一种由芯线发热体的电热产品，即在具有一定电阻的芯线上通过电流，芯线就发出焦耳热，由于芯线单位长度的电阻和通过的电流。在整个长度上是相等的，各处的发热量也就是相等的，不会如并联型电加热随着使用长度的增加造成尾端功率低，因此它主要适用于长距离管线的伴热保温，用一个电源点供电。
|
型号规格
|
芯线结构
|
公截面m㎡
|
20℃阻值M/㏎
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.45
|
3
|
5.83
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.52
|
4
|
4.87
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.58
|
5
|
3.52
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.64
|
6
|
2.93
|
|
RDC1、2、3HR（Q）-J3-3.0
|
19×0.69
|
7
|
2.51
|
额定电压：220V、380V、660V、1100V
绝缘电阻：≥750MKm
介电强度: 2×额定电压+2500V
绝缘最高耐温：J3-205℃、J6-250℃
最低安装温度：-50℃
产品特点：
1.不存在启动电流,功率恒定.
2.最大使用长度长,最长单向使用长度可达 300米,双向使用可达600米。串联恒功率单根可达2000多米
3.不存在衰减,使用寿命长。
4.在中长管道和大型罐体方面,由于该电热带使用长度较长,所有回路数量较少,总成本较低.
5、发热量较自控温伴热带稳定性能强，侧重于主动型加热，并不是伴热。
6、耐温等级高，最高恒功率电伴热课耐温255℃
产品标准：
恒功率电热带 DB34/T 1497-2011地方标准 GB3836.1-2000 爆炸性气体环境用电气设备 第1部分：通用要求GB19518.1-2004 爆炸性气体环境用电气设备 电阻式伴热器 第1部分；通用部分

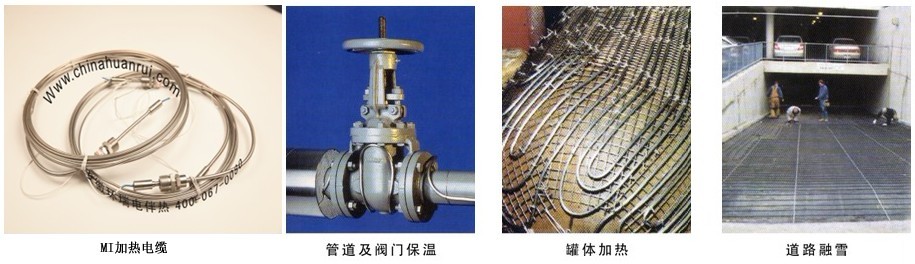

MI不锈钢加热电缆
工作原理：
MI电缆是采用 单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体，无缝连续不锈钢或铜管作为护套，采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。
6.200度以上（可根据客户要求设计功率）防火型耐高温不锈钢电加热电缆
MI电缆是采用 单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体，无缝连续不锈钢或铜管作为护套，采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。
不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率（达269W/m）的需要。不锈钢护套加热电缆的最高承受温度可达600℃，导体电阻值的范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。
MI加热电缆可分为单芯、双芯加热电缆，具体功率长度如下图：
|
规格（mm）
|
米功率（w）
|
电压（v）
|
长度（mm）
|
芯数
|
备注
|
|
Φ2.0
|
0-200
|
220
|
0—300
|
单、双
|
外护管 不锈钢
|
|
Φ3.0
|
0-150
|
220
|
0—200
|
单、双
|
|
|
Φ4.0
|
0-200
|
220/380
|
0—150
|
单、双
|
|
|
Φ5.0
|
0-250
|
220/380
|
0—120
|
单、双
|
|
|
Φ6.0
|
0-300
|
220/380
|
0—80
|
单、双
|
实际值根据实际应用决定，具有可能更低。在危险区域，这些数值有可能更低，以确保最大护套温度不超过该区域的自然温度，使用安徽环瑞设计。
产品特点：
不存在启动电流,功率恒定..2、不存在衰减,同条件相比使用寿命长约3年. 3、耐温等级高，最高耐温600℃4、防火阻燃型，热稳定性能强。5、可以不用作外保温6、使用范围较广，可用于石油、化工等高温伴热以及融雪、坡道，道路融雪。
产品主要用途
1、石油化工行业
容器加热、工艺管道保温、贮槽伴热保温、原油管道清腊解堵
2、采暖保温
建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖
、寒冷地区露天设备设施
机械设备、飞机跑道、电视发射塔、涵洞、阀门
闸门、交通枢纽设施、学校、医院露天台阶、间歇式液体泵
4、石油平台和远洋船泊
甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温
5、燃烧预热装置
核电站反应堆预热、燃油锅炉预热器、燃气装置预热器
6、飞机跑道、铁路道轨、道叉等需要加热、保温的场所
相关国家，行业标准：
加热最高温度低于250℃的加热电缆执行IEC800（92）标准，《额定电压300/500V生活设施加热和防结冰用加热电缆》，超过250℃的加热电缆执行企业标准。
综上所述，恒功率电伴热、自控温伴热电缆、MI加热电缆的材质与工作原理不一，材质，维持温度，使用长度等都有所不同。小编通过此将两者进行比较。
材质：自控温电伴热带有两种护套（氟塑料外套和PVC护套耐温105度，135度）提供防护防腐（205度），恒功率电伴热只有含氟材质的外护套（加强型）和屏蔽网层（普通型）伴热带，最高耐温255度。
维持温度：自控温伴热线最高维持温度（65 105度）恒功率电伴热带最高维持温度（180度）
使用长度：自控温加热电缆最长单根使用长度不超过120米 ，恒功率电伴热带最长单根使用长度为330米。
芯带宽度：自控温伴热带最宽芯带为13毫米，而恒功率电热带为扁圆形电伴热带不超过8mm
线芯不一：自控温电伴热带线径为7*0.42 7*0.52（国外型号的自控温电伴热带为19*0.25）
电压要求：自控温电伴热带380V下功率最大35W，恒功率电伴热带380V最大功率60W
以上参数可以显示，无论自控温电伴热带外护套材质是否含氟，因维持温度、承受温度等，在某些场合无法用其代替，而自控温电伴热所应用的场合，若不考虑现场安装问题?；旧虾愎β?b>电伴热都能胜任，但由于恒功率电伴热带的温度高，产品可以定义为伴热电缆和加热电缆之间，如果简单温度要求不精确，米数不多的情况用恒功率电伴热带，增大成本。目前电伴热市场上，很多人都考虑用自控温电伴热带，主要原因是因为自控温电伴热带安装灵活，可以随意剪切，并且交叉缠绕，造价维护成本低。但是大型电伴热工程，很多单位将恒功率电伴热带作为首选
与自控温电伴热带相比,恒功率电伴热带存在以下特点:
1.不存在启动电流,功率恒定.
2.最大使用长度长,最长单向使用长度可达 300米,双向使用可达600米.
3.不存在衰减,同条件相比使用寿命长约3年.
4.在中长管道和大型罐体方面,由于该电伴热带使用长度较长,所有回路数量较少,总成本较低.
5.,必须与温控器或其他温控装置一块儿使用.
6.,不能交叉重叠,并禁止打结以防止电阻丝挤在一起.
7.存在最低使用长度,一般不能低于3米.
8.不能与蒸汽伴热混合使用.
9.耐温等级高,最高可耐温255度
此外，MI加热电缆同于恒功率电伴热均需使用温控器对其进行控制，一单控制系统损坏，加热电缆本省持续加热，加热到一定程度可能把外保温材料和电热带本身烧坏。是脾气比较火爆的“伙伴”，而自控温电热带由于其发热原理自限温的特性，即使控制系统出现问题也不会出现过热的现象。但MI电缆因为材质原因，可以耐800℃的高温，其防火，材质坚固度，都是最好的，所以不宜产生明火现象，是值得信赖的安全型加热电缆.MI加热电缆安全性能较于自控温电伴热带来说，其安全性能较差。但优于恒功率伴热带，其维持温度范围与使用范围是最为广泛的电伴热产品
