在城市轨道交通的电伴热带敷设图设计中，应对原计算书根据管线三维图进行调整材料表、根据每张电伴热敷设图的材料表进行汇总、根据电伴热带敷设图中电源接线盒坐标将其位置标在装置平面图中，作为电伴热电气设备平面布置图，此外在该图中还应包括现场防爆配电柜等与电伴热相关的设备布置。

　　有些项目要求电缆表，应根据电伴热计算书、桥架布置图和电伴热电气设备平面布置图、配电柜的相关图纸。

　　将在设计、安装中典型的问题加以说明，设计统一规定中的一些内容也可反映到设计说明中应相邻，主要用于防冻管线或不设温控器的工艺温度维持管线。

　　回路合并的原则回路合并主要依据是工艺自控流程图及管线布置图(如配管平面布置图或管线三维图等)，合并时应同时满足下面的所有条件：

　　(1)管线相互连接或相互邻近。

　　(2)同一系统的管线可以合并，不同系统的管线如果相连，建议不要合并。

　　(3)同一维持温度、且暴露温度在同一伴热带承受范围内。

　　(4)根据配电柜中回路的容量，如30A或50A，考虑伴热带的回路长度，如采用电子温控?？?，如TC1818a则分支回路开关为30A。

　　回路合并需注意的事项由于采用的是自调控伴热带，其起动和操作电流相差较大。在设计阶段起动电流应不高于断路器额定电流的80%。在施工阶段，起动电流应不高于断路器的额定电流。

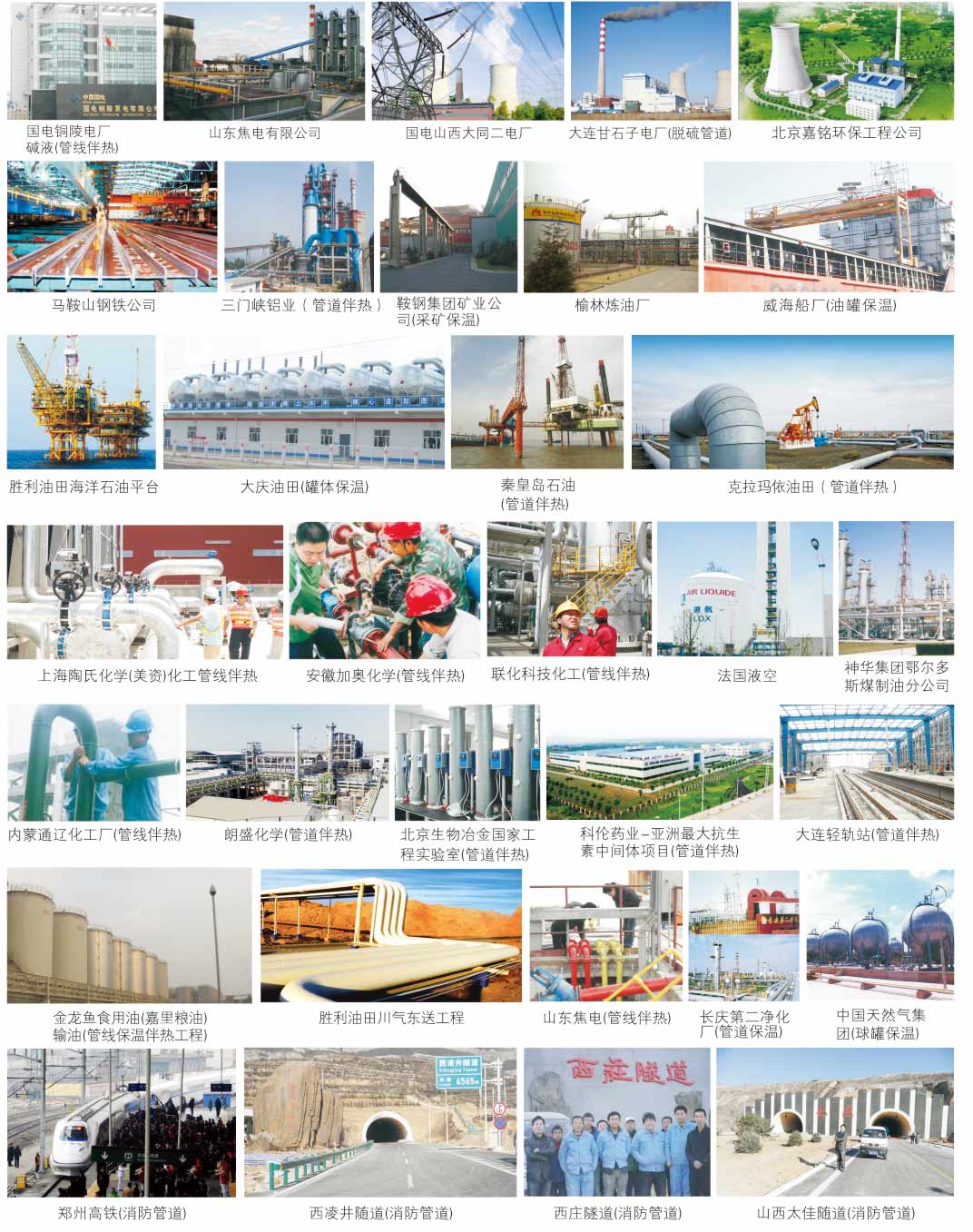

环瑞部分电伴热案例     全国免费电话：400-067-0080
