电伴热系统简介
环瑞电伴热系统采用自限温电伴热带或恒功率电伴热带为发热元件，对需要防冻及保温的管道、罐体、流体或其他工艺设备进行伴热或加热，补充流体损失的热量，使温度保持在允许的范围内，满足各种温度需求。
电伴热系统特点
启动速度，可精确控温；
温度均匀；
节能经济；
安装方便，安全可靠。
电伴热系统优点
1.电伴热比蒸汽伴热运行省钱；
①温度可控，节能省电，60%消耗，40%处于保温不工作；
②维护方便，省人工。
2.适合各种复杂的场合；
①水管、支管阀门特别多；
②石油、化工等防爆防腐场合；
③泵、储罐、反应釜等设备；
④屋面、天沟等场所融雪化冰；
3.无排放，无污染，使用寿命长。
电伴热系统适用工况
伴热装置维温；
伴热装置升温；
融雪化冰场所；
民用室内采暖。
电伴热带工业应用场合
石油、化工、天然气、管道、设备等伴热装置防冻、维温、加热等要求；
电厂、冶金等场所管道、灰斗等伴热装置防冻、维温、加热等要求；
轨道交通、隧道等场所给排水系统、消防喷淋系统管道防冻，及隧道排水融化冰等要求；
电伴热带民用应用场合
坡道、路面、屋面天沟融雪化冰及混凝土养护等要求；
蔬菜大棚、养殖圈舍等农业/畜牧业采暖及融雪化冰等要求；
汗蒸房、室内采暖、屋面融雪化冰等要求。

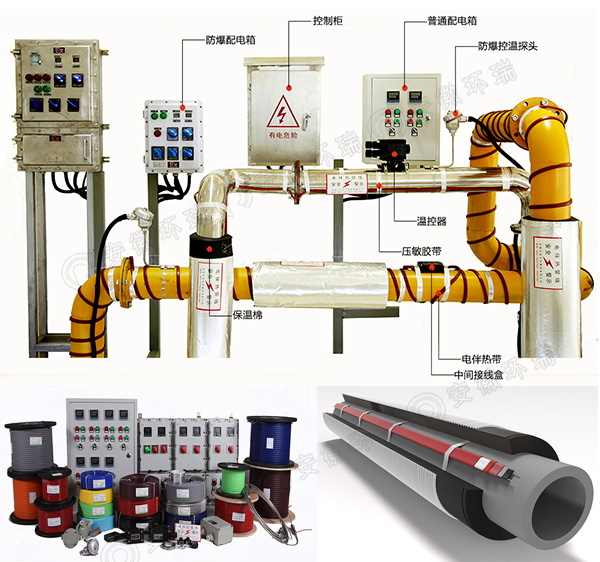

电伴热系统组成
配电箱、接线盒、电伴热带、测温元件、坚固件、警示标签
电伴热带产品特点总结
自限温电伴热带：温度自控、可任意剪裁、可重叠安装；
恒功率电伴热带串联式：适用长输管线、规格定制、不可重叠安装；
恒功率电伴热带并联式：发热节并联发热、功率恒定、不可重叠安装；
MI高温加热电缆：规格定制、功率大、耐温高、不可重叠安装；
伴热采样复合管：环境监测系统中重要部分。
配电箱简介：
普通配电箱电气控制配电箱柜专为自限温电伴热带、恒功率电伴热带、MI加热电缆等和其他电热产品配备的控制设备。该配电箱应安装在非防爆场所。
本系列配电箱柜设计全面、合理，制作精良，采用国内外品牌电气元件、仪表元件及其他控制器材。具有过载、短路、断路、漏电?；さ裙δ??；鼓苁迪治露?、湿度等多种物理量的显示和控制等完善的措施，省电，使用寿命长等特点。
防爆配电箱：防爆配电箱与本公司的各种规格电伴热带配套使用，电伴热带产品在防爆厂区使用时，应将此配电箱装在防爆区外，配电箱具有过载、短路和漏电?；さ裙δ?。
防爆配电箱（柜）为铝合金壳体，铝合金厚度因客户要求和安全而选，静电喷塑，符合GB3836.2-2000的防爆规定，供Ⅱ类1区、2区防爆场所电伴热产品配电用，具有过载、短路和漏电?；?，分单相和三相二类，输出1～12路。
配电箱控制方式：
手动控制：常用于自限温电热带的控制，温度低于要求温度，手动接通电源，电伴热系统开始工作；断开电源电伴热系统停止工作。同时也可选用机械式温控器。优点是造价低，操作、安装、维修简单，温度控制精度不高。
自动控制：常用于恒功率电热带的温度控制，温度低于设定值，电源接通，温度高于设定值，断开电源，伴热温度保持在设定值的附近。其优点是简单可靠，精确控制温度，节能等功能。
远程控制：根据现场需求配电系统实现普通本异地联控、异地PC单片机联控、DCS集散等控制。
接线盒简介
防爆电源接线盒（BHD）：
防爆电源接线盒用于电源线与电热带在防爆区域的连接。防爆电源接线盒即可单向输出，又可双向输出。
主要技术参数：
额定电压：220V/380V；
额定电流：40A；
防爆标志：EXemⅡCT4；
防护等级：IP65。
注意事项
1.发现接线盒外壳有变形，裂痕或损坏，应停止使用，更换新件。
2、安装时防止外编织铜丝与电热丝、芯线之间短路，且保证电气间隙不小于8mm,爬电距离不小于10mm。
防爆三通接线盒（BHT）：
用于防爆区域电热带与电热带的连接，以增加电伴热带的长度。其外壳材料为BMC复合材料。
主要技术参数：
额定电压：220V/380V；
额定电流：40A；
防爆标志：EXemⅡCT4；
防护等级：IP65。
注意事项：
1.发现接线盒外壳变形，裂痕或损坏，应停止使用，更换新件。
2.安装时应防止芯线与电热丝及外编织铜丝之间短路
防爆二通接线盒（BHI）
用于防爆区域电热带与电热带的连接，以增加电伴热带的长度。其外壳材料为BMC复合材料。
主要技术参数：
额定电压：220V/380V；
额定电流：40A；
防爆标志：EXemⅡCT4；
防护等级：IP65。
注意事项：
1.发现接线盒外壳变形，裂痕或损坏，应停止使用，更换新件。
2.安装时应防止芯线与电热丝及外编织铜丝之间短路。
防爆尾端接线盒（BHZ）
用于电热带末端，使电热带的断口与外界可靠隔绝。其外壳材料为PMC塑料制成。
主要技术参数：
额定电压：220V/380V；
额定电流：40A；
防爆标志：EXemⅡCT4；
防护等级：IP65。
注意事项：
1.发现接线盒外壳变形，裂痕或损坏，应停止使用，更换新件。
2.安装时应防止芯线与电热丝及外编织铜丝之间短路。
配套附件简介
测温元器件：机械式温控器、地暖温控器、融雪仪以及Pt100温控探头。主要用于电伴热系统温度控制。
防爆绕线管：主要功能是增强绕线管内电线、电缆等产品的耐磨、抗静电和抗紫外线性能，在各种恶劣环境下对绕线管内部产品起到安全?；ぷ饔?。
耐热压敏胶带：主要用于伴热带的固定。
固定钢带（含螺丝）：主要用于接线盒及温控探头的固定。
融雪夹、耐候胶：主要应用于大型储罐伴热带的固定以及融雪化冰场所融雪电缆的固定。
铝箔胶带：主要用于增加伴热带的导热面积。
格兰：格兰头又名电缆防水接头、电缆固定头，广泛应用于机械设备电气、船舶电气、防蚀设备的电线电缆的固定和?；?。塑料产品主要使用尼龙材料（PA6、PA66）也有使用PVDF等；金属产品绝大部分使用黄铜，为了防腐多会镀镍。同时也有使用不锈钢材料，如不锈钢304、不锈钢316、不锈钢316L等。
704硅胶、警示标签：704硅胶主要用于密封接线盒的接线孔，警示标签起警示安全的作用。
工艺参数
维温类型：
1.伴热装置维持温度；
2.伴热装置所处环境最低温度；
3.伴热装置规格尺寸；
4.管道设计温度;
5.保温材料材质及厚度；
6.防爆、防护、防腐等级；
7.电压等级、配电箱安装位置。
升温类型：
1.介质/装置的初始温度；
2.升温温度;
3.升温时间(介质流速)；
4.介质密度及比热容(装置材质、规格尺寸);
5.伴热装置所处环境最低温度；
6.管道设计温度;
7.保温材料材质及厚度；
8.防爆、防护、防腐等级；
9.电压等级、配电箱安装位置.
融雪类型：
主要应用场所：坡道、路面、屋面、天沟及雨水管。
1.当地低温环境温度；
2.施工范围、天沟及雨水管规格尺寸。
电伴热带产品选型
在选择电伴热带产品时，应综合考虑各种因素，如适用性、经济性、安全性、供电条件、高温工作温度、周围工作环境等。
维持温度≤30℃时，一般选用低温自限温伴热带；
维持温度≤50℃时，一般选用中温自限温伴热带；
维持温度≤90℃时，一般选用并联恒功率加热电缆；
维持温度≤400℃时，一般选用MI电缆；
长输管线需要伴热时，一般选用串联恒功率加热电缆；
系统配置
电伴热产品确定后，依据计算公式得出的补偿功率结合产品自身特点确定伴热带安装的比例?？悸歉髦址偶肮艿栏郊纳⑷惹榭?，适当增加电伴热带的用量，确定伴热带总量。合理划分供电回路配备相应的安装辅材。
自限温电伴热带产品单回路使用长度不超过100m；
并联恒功率电伴热带产品单回路使用长度为3-120m；
串联恒功率电伴热带产品使用长度及线功率根据实际需求定做；
MI加热电缆使用长度及线功率根据实际需求定做。
