品牌：huanrui
|
|
|
产品系列: 发热电缆
|
|
|
主要用途：应用于辐射供暖电地暖地板采暖、土壤加热、融雪等。
|
| 产品名称： | TXLP-1单导发热电缆 | 型 号： | TXLP-1 | 产品规格： |
TXLP发热电缆系列 |
| 温度范围： | 0-65℃ | 耐温温度： | 105℃ | 标准功率： | 17 18.5w/m |
| 额定电压： | 220V±10% | 产品认证： | ISO9001,CE,EXE | ||
简介
TXLP/1 220V 单导发热电缆主要应用于地板采暖、土壤加热、融雪等。
TXLP/1 220V 单导发热电缆组件采用隐式接头，冷热接头部位均有“ SPLICE ”标识
|
性能 |
|
|

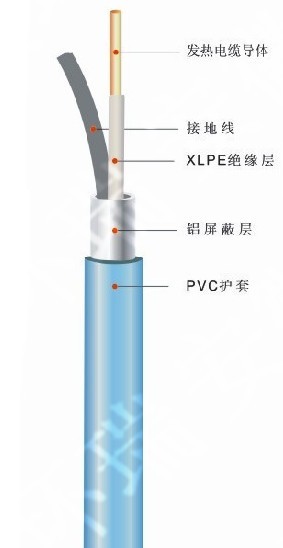

1、结构 |
|
|
外护套：蓝色聚氯乙烯（ PVC ）； |
|
|
接地线：镀锡铜丝； |
|
|
屏蔽层：铝箔 + 铜丝； |
|
|
内导体：合金电阻丝； |
|
|
内绝缘：交联聚乙烯（ XLPE ）； |
|
|
接头类型：隐式接头； |
|
|
２、尺寸 |
|
|
外径： 6.5mm； |
|
|
３、电气参数 |
|
|
供电电压： 220V ( 电压可定制 ) ； |
|
|
线性功率： 17W/m 18.5W/m 20W/m |
|
|
４、 其他 |
|
|
冷线长度： 2.25m ； |
|
|
最大表面工作温度： 65 ° C； |
|
|
最小弯曲系数： 5D 。 |
|
环瑞TXLP/1系列单导发热电缆 (220V 18.5W/M)
|
|||||
|
功率（W）
|
电缆型号
|
电压（V）
|
标准长度(M)
|
每米功率（W/M）
|
总电阻值（Ω）
|
|
3150
|
TXLP/1/18.5
|
220
|
170.3
|
18.5
|
15.4
|
|
2800
|
TXLP/1/18.5
|
220
|
151.4
|
18.5
|
17.3
|
|
2600
|
TXLP/1/18.5
|
220
|
140.5
|
18.5
|
18.6
|
|
2400
|
TXLP/1/18.5
|
220
|
129.7
|
18.5
|
20.2
|
|
2200
|
TXLP/1/18.5
|
220
|
118.9
|
18.5
|
22.0
|
|
2000
|
TXLP/1/18.5
|
220
|
108.1
|
18.5
|
24.2
|
|
1760
|
TXLP/1/18.5
|
220
|
95.1
|
18.5
|
27.5
|
|
1600
|
TXLP/1/18.5
|
220
|
86.5
|
18.5
|
30.3
|
|
1400
|
TXLP/1/18.5
|
220
|
75.7
|
18.5
|
34.6
|
|
1200
|
TXLP/1/18.5
|
220
|
64.9
|
18.5
|
40.3
|
|
1000
|
TXLP/1/18.5
|
220
|
54.1
|
18.5
|
48.4
|
|
850
|
TXLP/1/18.5
|
220
|
45.9
|
18.5
|
56.9
|
|
700
|
TXLP/1/18.5
|
220
|
37.8
|
18.5
|
69.1
|
|
600
|
TXLP/1/18.5
|
220
|
32.4
|
18.5
|
80.7
|
|
500
|
TXLP/1/18.5
|
220
|
27.0
|
18.5
|
96.8
|
|
400
|
TXLP/1/18.5
|
220
|
21.6
|
18.5
|
121.0
|
|
300
|
TXLP/1/18.5
|
220
|
16.2
|
18.5
|
161.3
|
|
环瑞TXLP/1系列单导发热电缆 (220V 17W/M)
|
|||||
|
功率（W）
|
电缆型号
|
电压（V）
|
标准长度(M)
|
每米功（W/M）
|
总电阻值（Ω）
|
|
3100
|
TXLP/1/17
|
220
|
182.4
|
17
|
15.6
|
|
2600
|
TXLP/1/17
|
220
|
152.9
|
17
|
18.6
|
|
2200
|
TXLP/1/17
|
220
|
129.4
|
17
|
22.0
|
|
1750
|
TXLP/1/17
|
220
|
102.9
|
17
|
27.7
|
|
1400
|
TXLP/1/17
|
220
|
82.4
|
17
|
34.6
|
|
1250
|
TXLP/1/17
|
220
|
73.5
|
17
|
38.7
|
|
1000
|
TXLP/1/17
|
220
|
58.5
|
17
|
48.4
|
|
850
|
TXLP/1/17
|
220
|
50.0
|
17
|
56.9
|
|
700
|
TXLP/1/17
|
220
|
41.2
|
17
|
69.1
|
|
600
|
TXLP/1/17
|
220
|
35.3
|
17
|
80.7
|
|
500
|
TXLP/1/17
|
220
|
29.4
|
17
|
96.8
|
|
400
|
TXLP/1/17
|
220
|
23.5
|
17
|
121.0
|
|
300
|
TXLP/1/17
|
220
|
17.6
|
17
|
161.3
|
|
200
|
TXLP/1/17
|
220
|
15.4
|
17
|
242.0
|
|
200
|
TXLP/1/13
|
220
|
11.8
|
17
|
242.0
|
